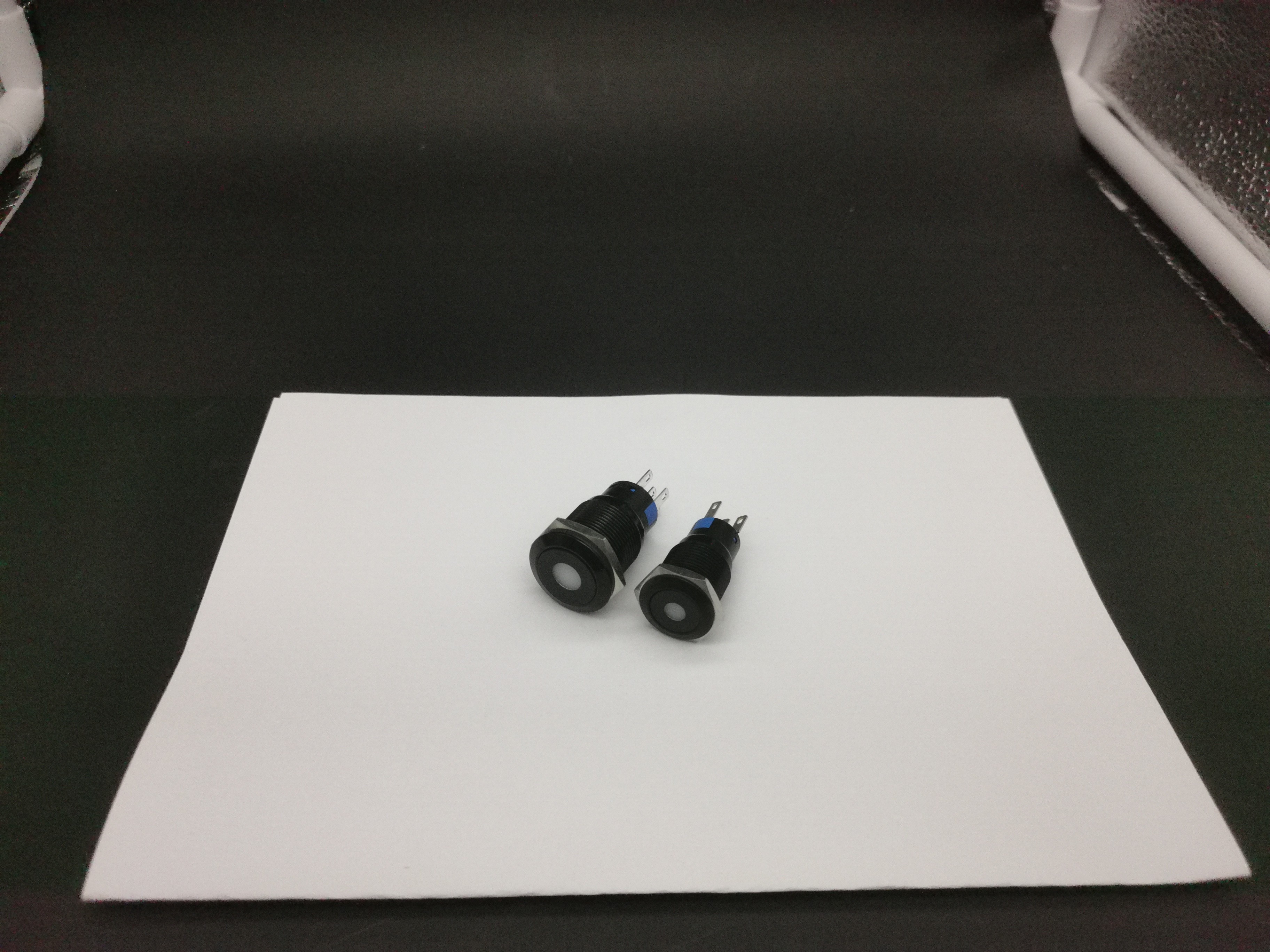

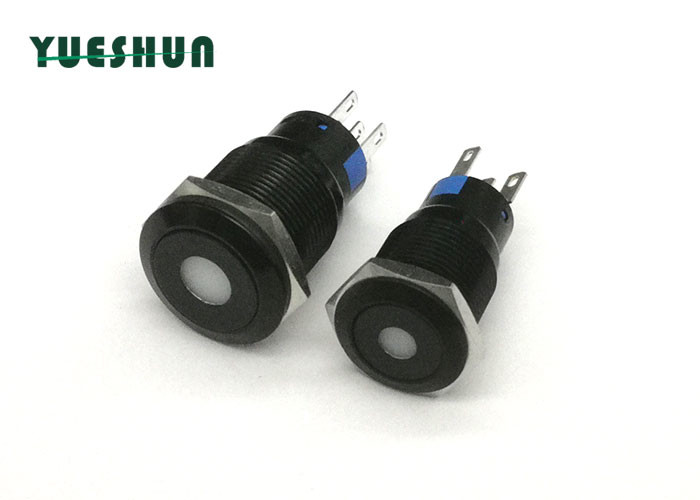

19mm 알루미늄 LED 패널 마운트 푸시 버튼 스위치 도트 유형 12 볼트 노란색 주황색 켜기 끄기 스위치
1. 일시적인 래칭과의 차이점은 무엇입니까?
순간: 스위치를 누르면 스위치가 켜지고 손을 떼면 스위치가 곧 꺼집니다.
래칭: 켜기/끄기
2. 연결 설명:
스위치에는 5개의 단자점이 있습니다. +,-,NO,NC,C. "+"는 빛의 양수, "-"는 빛의 음수, "NO"는 일반적으로 열려 있고 "NC"는 일반적으로 닫힘, "C"는 전원 양극입니다.
제품 특징
- 조명이 있는 푸시버튼 스위치는 304 스테인리스 스틸로 제작되어 고급스러운 외관과 촉감이 좋습니다.다른 자료가 필요하시면 언제든지 연락주세요.
- 래칭/자동 잠금 버튼: 전원을 켜고 손에서 손을 떼고 버튼을 그대로 유지(조명 켜짐); 버튼을 다시 눌러 팝업을 만들고 전원을 차단합니다(조명 꺼짐);
- 순간 버튼 : 전원을 켜고 손을 떼면 전원이 꺼지고 버튼 스프링이 원래 위치로 돌아갑니다.
- 사용하려는 프로젝트에서 전류가 5암페어를 넘지 않도록 하십시오.그렇지 않으면 스위치가 뜨거워져 타버릴 것입니다.
제품 사양
|
모델 번호 |
LA19F-11D/L |
|
장착 구멍 |
19mm |
|
최대 스위치 정격 |
Ith : 5A Ui : 250V AC |
|
재료 |
본체 재질: 블랙 산화 알루미늄 |
|
버튼 재질: 블랙 산화 알루미늄 |
|
|
접점 재질: 은 합금 |
|
|
기본 재료: PBT |
|
|
전면 모양 |
플랫 라운드 헤드 |
|
터미널 유형 |
핀 터미널 ( 2.8 * 0.5 MM ) |
|
스위치 작동 |
순간 또는 래칭 사용 가능 |
|
연락처 구성 |
1NO + 1NC 또는 2NO + 2NC |
|
마운팅 패널 두께 |
1-10mm |
|
작동 거리 |
약 3.1mm |
|
LED 매개변수 |
지도된 유형: 점 |
|
LED 색상: |
|
|
지도된 전압: 3V 6V 12V 24V 36V 110V 220V 360V를 사용할 수 있습니다. |
|
|
LED 수명: 40,000시간 이상 |
|
|
보호 수준 |
IP67 |
|
작동 온도 |
-20℃~+55℃ |
크기
PLS는 주문할 때 알려줍니다.
1. 어떤 LED 전압(2V/3V/6V/12V/24V/36V/110V/220V 또는 기타)을 원하십니까?
2. 어떤 LED 색상(빨간색, 녹색, 노란색, 주황색, 파란색, 흰색, 자주색 또는 이중 색상)을 원하십니까?
3. 어떤 기능(모멘터리 또는 ON-OFF 래칭 기능)을 원하십니까?
참고: 우리는 당신이 우리에게 알리지 않은 경우 12VDC 파란색 led 래칭 기능을 일반적으로 발송할 것입니다. 관심을 가져 주셔서 감사합니다!
명세서:
1) 파손 방지 푸시버튼 스위치
2) 장착 직경: 19mm
3) 머리 모양: 높은 둥근 머리
4) 동작 유형: 순간
5) 단자 유형: PIN 단자
